树图是以树结构的方式组织展现各级分类及指标的一类图形。

透视分析、仪表分析、电子表格中都支持树图。

示例效果

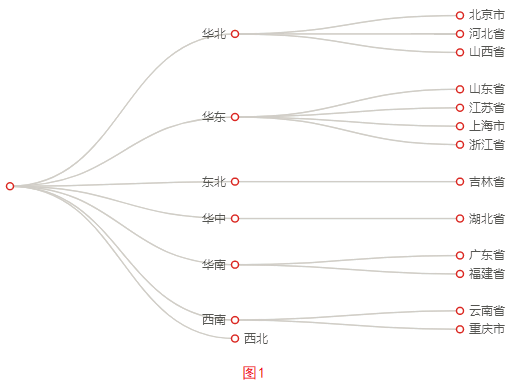

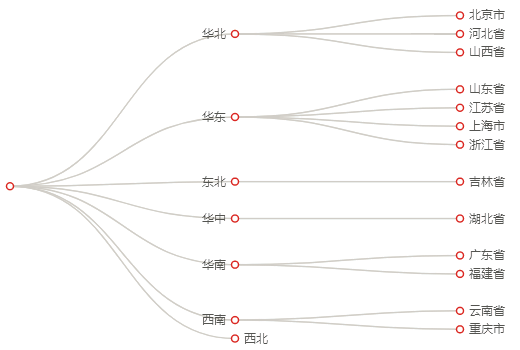

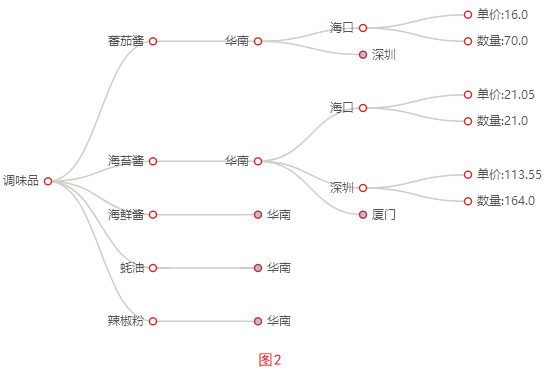

树图既可以组织存在父子结构的项目，亦可以组织无父子关系的项目。下图中图1树图是基于父子关系结构字段构建，图2是基于非父子关结构字段构建，其中非父子关系结构构建树图时是按照字段从左至右的包含关系构建，要求必须定义指标轴（Y轴）。

实现步骤

一、父子关系树示例

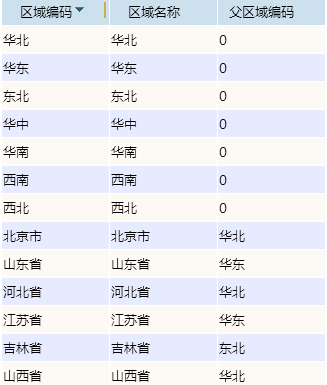

1.创建数据集，包含三个字段：区域编码、区域名称和父区域编码。

数据集相关设置项请参考：数据集定义

2.创建仪表分析，图形类型选择“其它>树图”

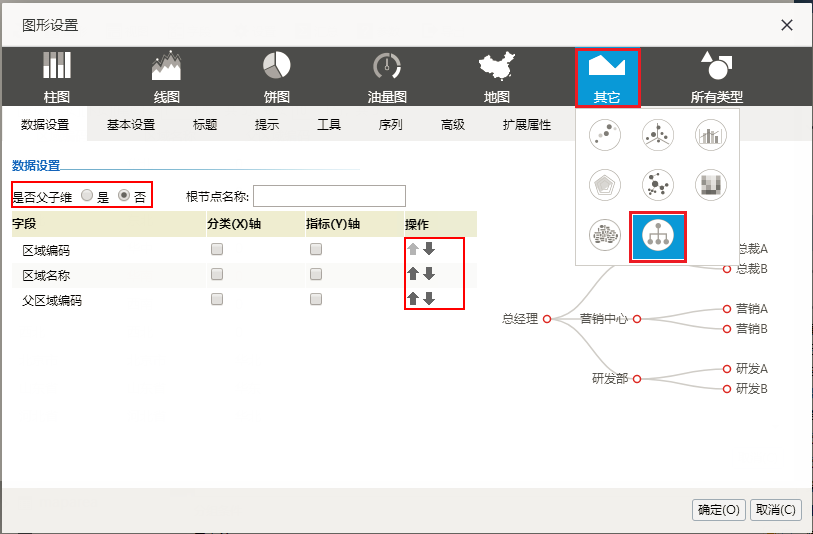

注：当字段关系为“非父子维”时，允许通过“操作”列的排序按钮进行排序（如上图红框所标识）。

3.数据设置如下

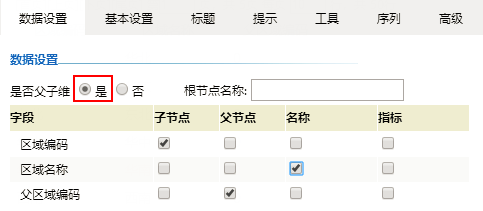

设置“是否父子维”为“是”。

4.确定保存，效果如下

二、非父子关系树示例

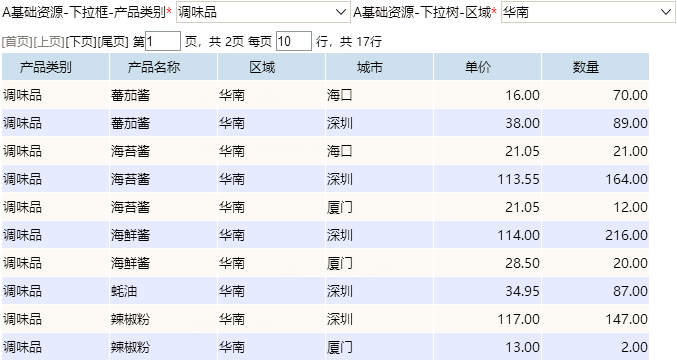

1.创建数据集，包含“产品类别”和“区域”参数，及六个字段：产品类别、产品名称、区域、城市、单价和数量。

数据集相关设置项请参考：数据集定义

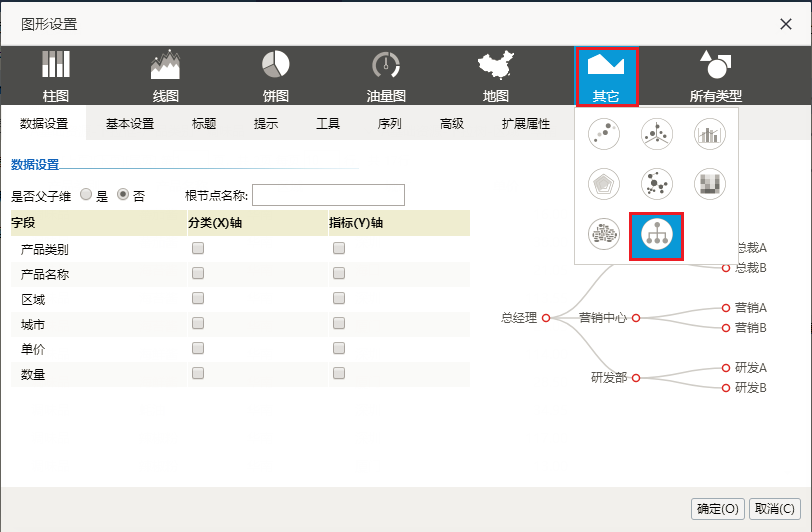

2.创建仪表分析，图形类型选择“其它>树图”

3.数据设置如下

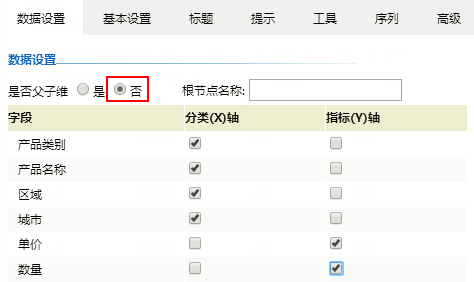

设置“是否父子维”为“否”。

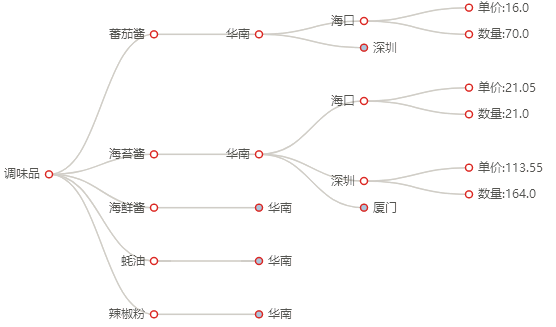

4.确定保存，效果如下

资源下载

报表资源：树图.xml
