热点地图svg地图制作

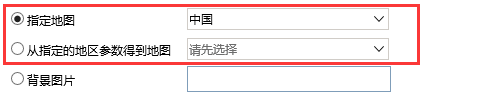

在Smartbi中制作热点地图时，如果地图来源为"指定地图"，或者"从指定的地区参数得到地图"，

则需要地图区域，其中所需要的svg地图文件与普通地图有所不同，具体可分为两种：

• 类别一：在建立热点地图时，点的位置由"区域标识列"决定，则在svg地图中需要使用数据点工具绘制数据点，并且设置每个图层的ID与数据中ID一致。Svg地图制作见方式一

• 类别二：在建立热点地图时，点的位置由区域标识(x)轴和区域标识(y)轴功能决定。Svg地图制作见方式二



方式一："区域标识列"svg地图制作

1. 首先准备一张图片，如rmap1.jgp。将其大小修改为"640像素*480像素

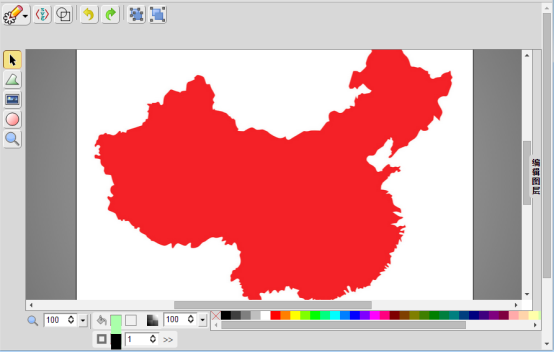

2. 参考HTML5 地图编辑器操作手册，创建地图文件，首先上传图片

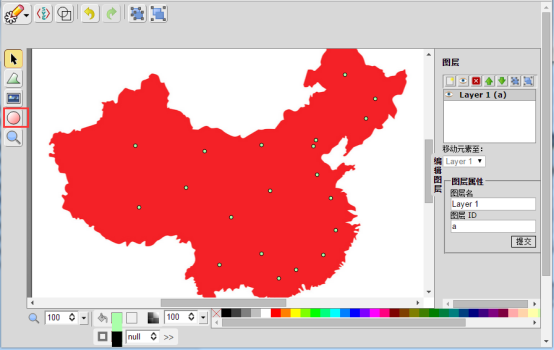

3. 直接使用左侧的画点工具，画出数据点，并拆分图层。保证每个数据点在一个图层上

   拆分图层之后：

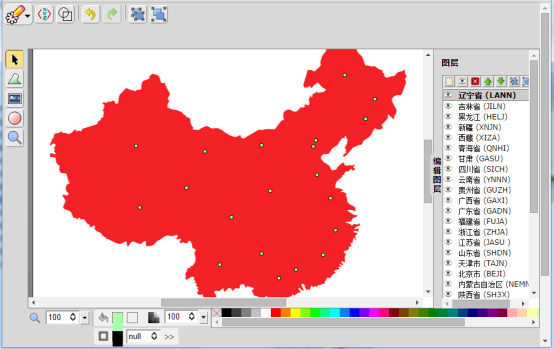

4. 修改图层的图层名称和图层ID。图层ID与数据中的区域ID一致。导出该svg地图即可。如h_china.svg

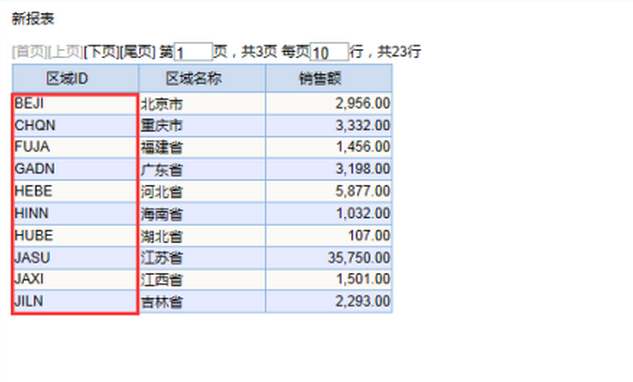

   数据中ID如下：

地图文件如下：

方式二：xy轴组合svg地图制作

1. 准备一张图片文件，作为地图的地图文件，如shandon2.jpg，并将其大小修改为640*480，单位为像素

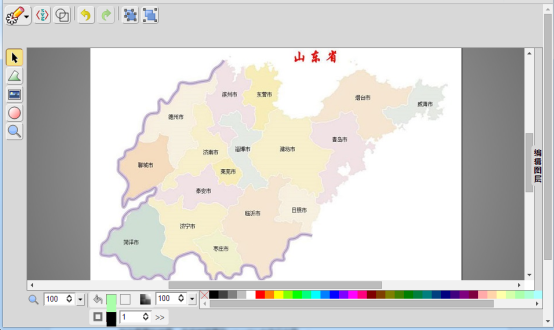

2. 参考html5地图编辑器，创建地图文件。首先上传图片



3. 导出为svg文件即可。如h-shdn.svg。
