示例说明

在Demo的电网信息监控和某4S汽车大屏仪表盘报表中，都有如下的带边框横条图

此类图形的特点是：每根柱子都有边框

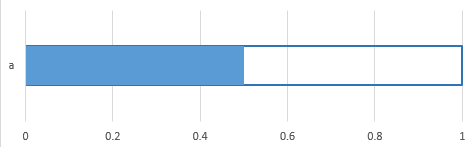

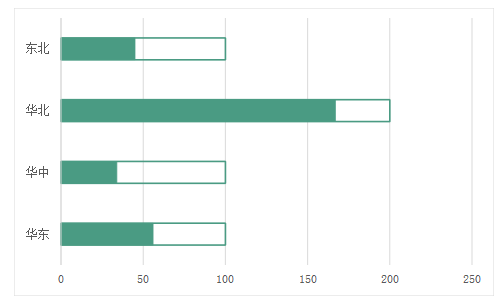

此文档说明如何创建这种图形，此文档示例如下：

实现步骤

这种图形只能通过Excel中作图来创建。先使用静态的数据，在Excel中演示如何创建如下的横条图。

一、Excel中静态示例

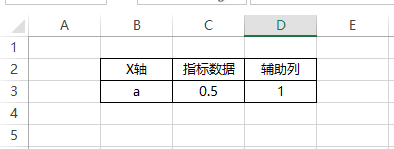

1.在Excel中准备3列数据，一列是X轴类别数据，一列是指标数据，一列是辅助列数据。

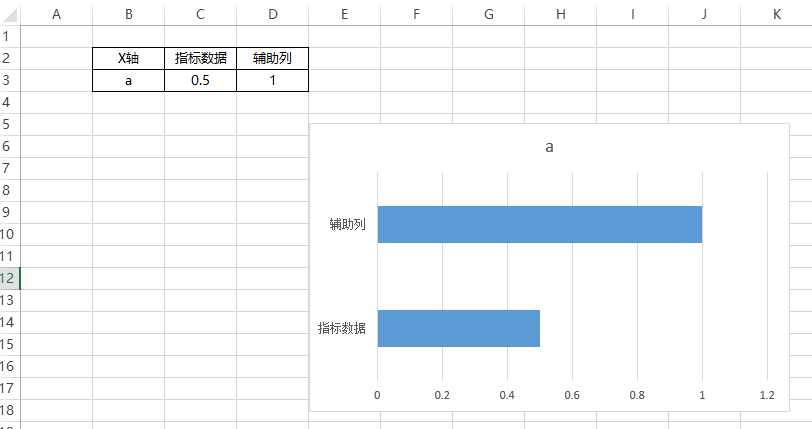

2.选中数据，插入簇状横条图

3.右键-》编辑数据，设置横条图为两个系列。系列1为“辅助列”数据，系列2位“指标数据”数据，X轴为“X轴”数据。注意：要求辅助列系列在上，指标数据系列在下

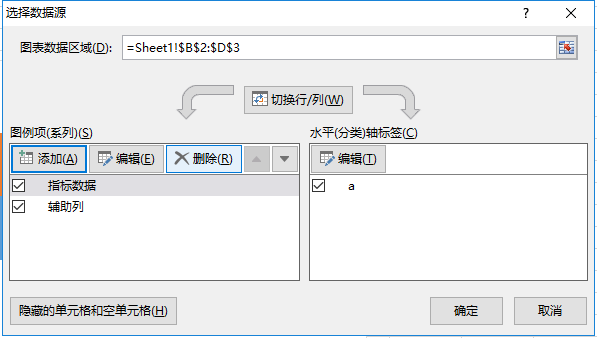

系列设置界面如下：

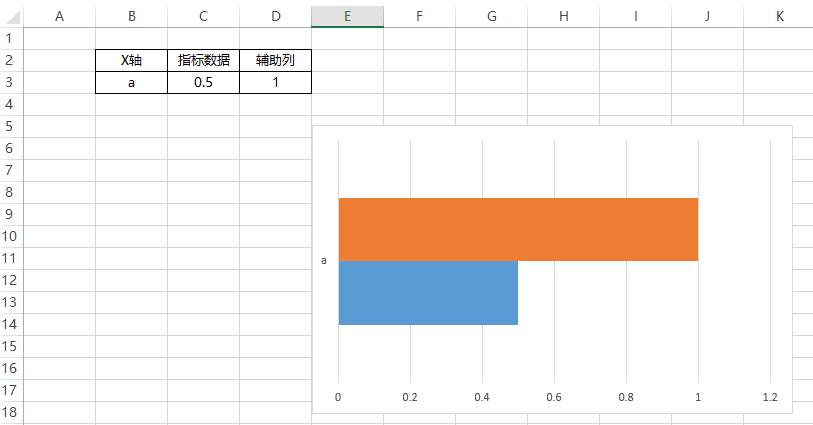

横条图显示如下：

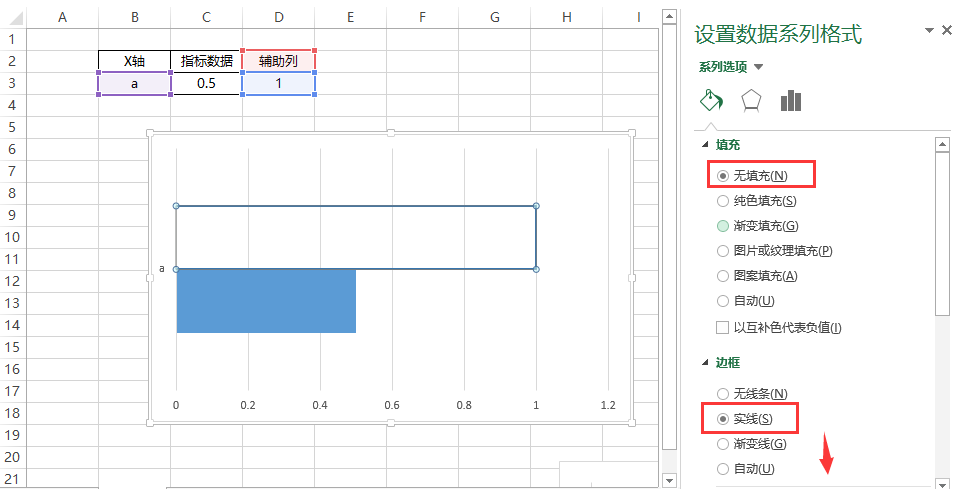

4.选中“辅助列”系列，设置其格式，设置填充颜色为“无”，边框颜色为“指标数据”系列的蓝色，并加大边框的线宽

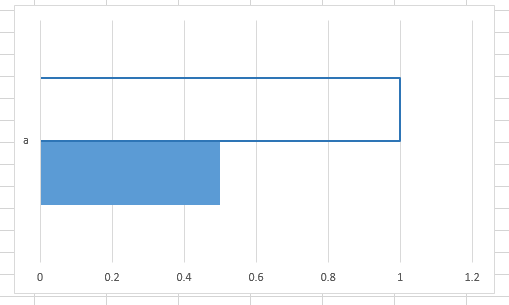

设置完后，图形显示如下：

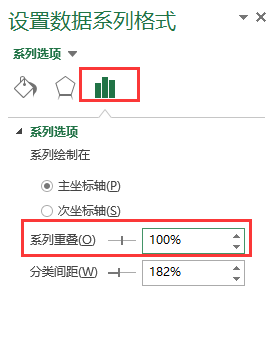

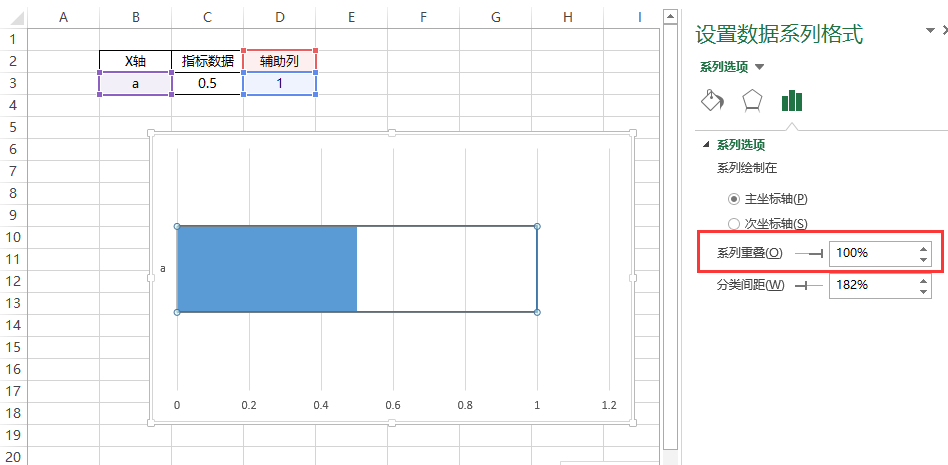

5.继续选中系列“辅助列”，设置其格式。设置系列重叠为100%。通过这个设置将辅助列的柱子叠放到指标数据的下方，产生指标数据柱子边框的效果

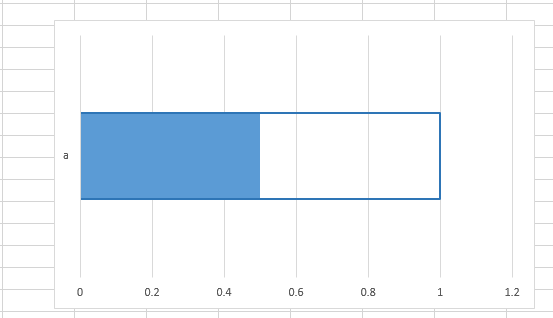

最终图形显示如下：

二、动态数据作图

对于数据来源于数据集，创建带边框横条图的做法也是一样的。

1.创建数据集/构造数据

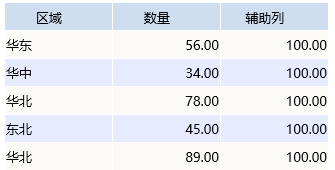

通过上面的步骤可知，横条图中柱子的边框，是用过增加一个系列，以辅助数据来实现的，因此在数据集中，除了查询出需要展示的数据外，还需要构造辅助数据。预览如下：

2.创建电子表格

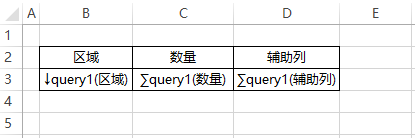

新建电子表格报表，将字段拖拽到Excel中，设置好单元格属性。如下：

3.插入横条图

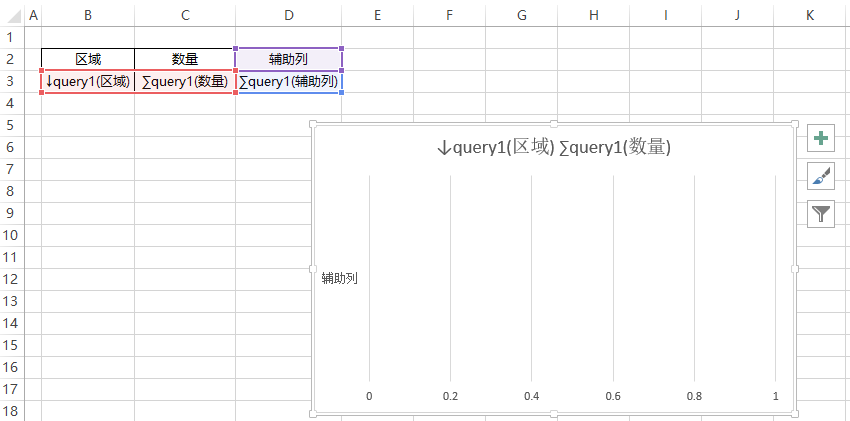

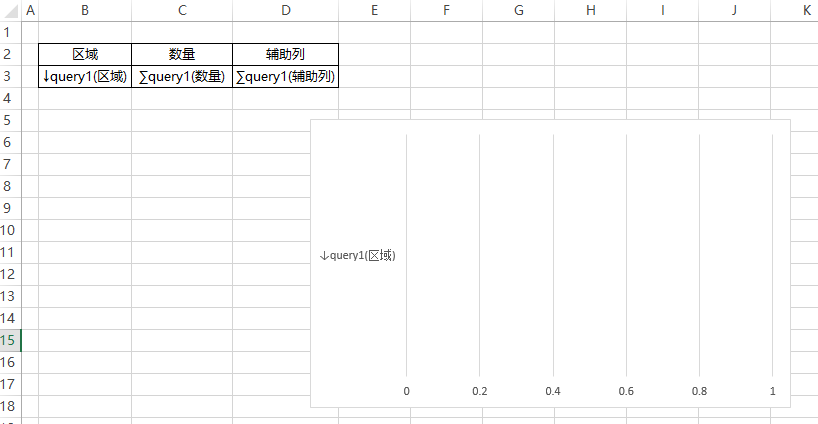

选中B2：D3区域，插入Excel 簇状横条图，如下：

4.设置系列

在图表上右键-》选择数据，设置两个系列。第一个系列为“辅助列”字段数据，第二个系列为“数量”字段数据，X轴为区域字段数据，如下：

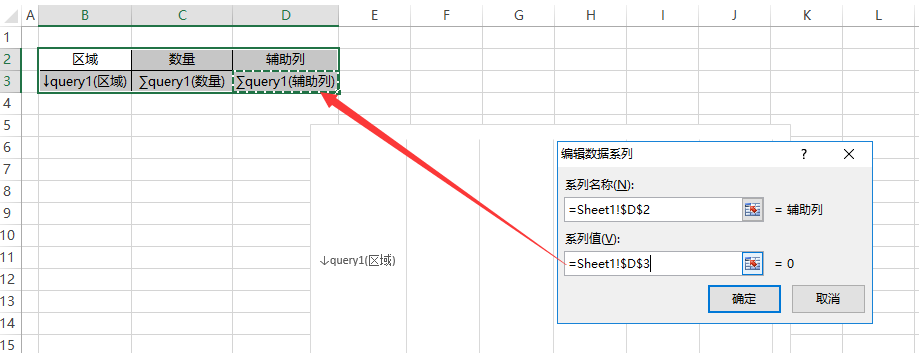

第一个系列：

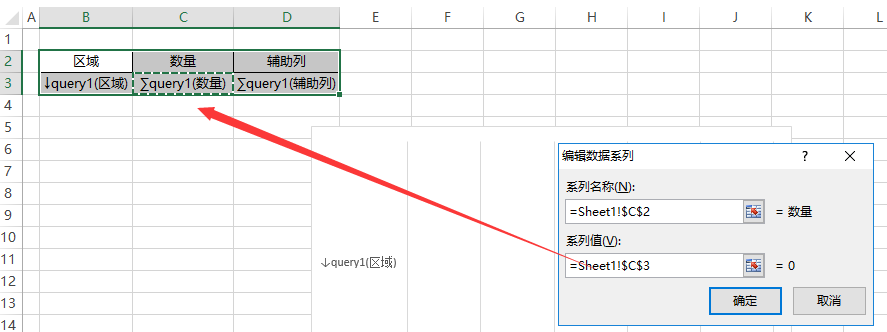

第二个系列：

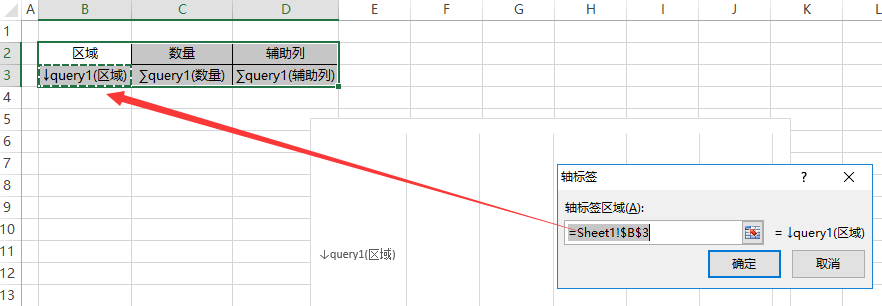

X轴：

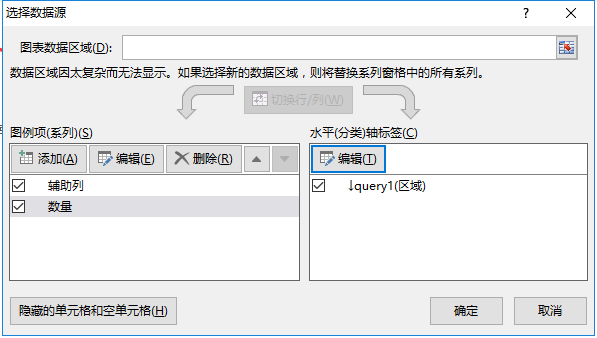

设置完之后，系列设置界面如下：

图形显示如下：

5.设置“数量”系列填充颜色和边框颜色

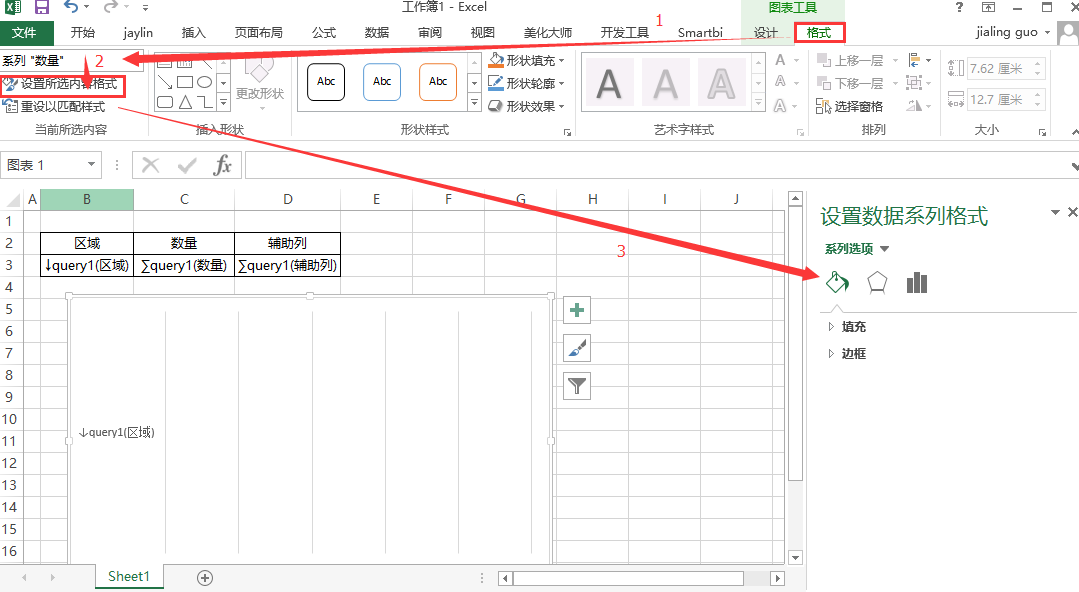

选中“数量”系列，设置其格式，设置其填充颜色为需要显示的颜色，边框颜色与填充颜色一致。

此例中设置数量系列填充颜色和边框色为绿色，如下：

6.设置“辅助列”系列填充颜色和边框

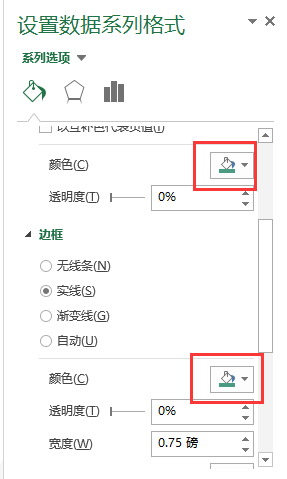

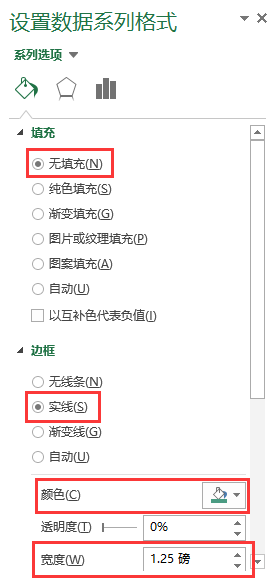

选中“辅助列”系列，设置其格式，设置填充颜色为“无”，边框颜色为“指标数据”系列的绿色，并加大边框的线宽

7.设置“辅助列”系列重叠度

继续选中系列“辅助列”，设置其格式。设置系列重叠为100%。通过这个设置将辅助列的柱子叠放到数量数据的下方，产生指标数据柱子边框的效果

8.发布查看效果

效果如下：

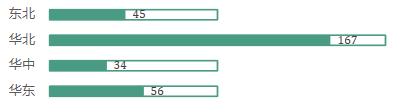

接下来，也可以将网格线取消、不显示Y轴刻度和X轴刻度、调整高度等设置，进行相关美化，最终效果如下：

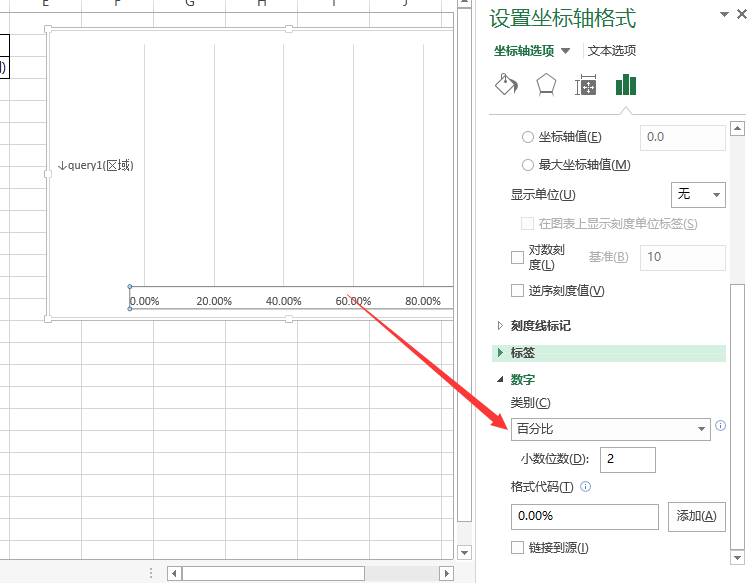

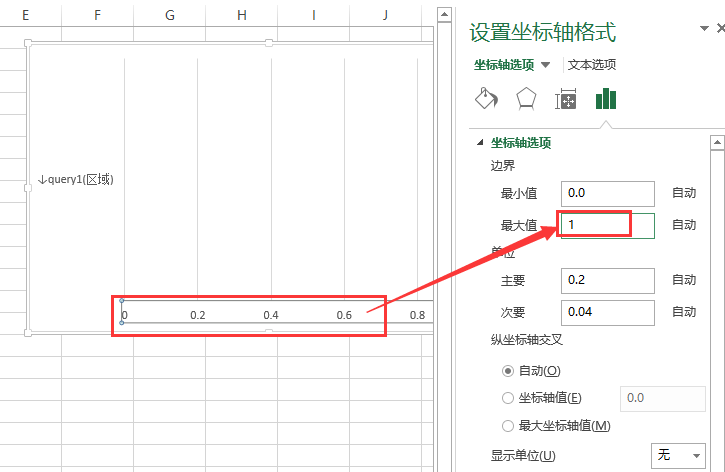

注意；如果数据是百分比数值的话，那么需要设置Y轴最大刻度为1。如果需要显示Y轴刻度的话，那么还需要将Y轴客户显示格式改为“百分比”
