示例说明

在电子表格报表中，可能存在多个元素，比如多个表格或者图形元素。以下图为例，左侧是一个汇总柱图，而右侧是一个明细表格。通过切换“产品类别”参数可以切换表格的数据。

本示例中需要实现的效果是：点击左侧汇总柱图中的柱子，可以联动刷新表格数据。

版本要求

Smartbi V7.0.1及以上

设置步骤

1.数据准备

针对以上示例，需要准备两个数据集。其中一个为柱图的数据集。预览如下：

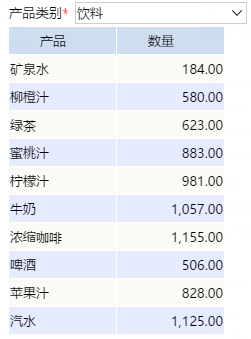

另一个为表格的数据集，拥有“产品类别”参数，切换参数值可切换为对应类别的明细数据。预览如下：

2.创建电子表格

（1）在Excel中使用上述两个数据集创建电子表格，设置静态表样如下：

（2）创建柱图

在Sheet3=2中使用数据集1的字段创建echarts柱图

在图形上右键-》移动或复制，将其移动到Sheet1中

调整其位置，大小，如下：

（3）创建表格：

在sheet3中使用数据集2的字段，创建表格，如下：

选中Sheet3中B2:C3单元格，复制

切换到Sheet1中，右键-》选择性粘贴-》链接的图片，通过照相机功能将表格显示到Sheet1中。注：如果是WPS，那么先选中Sheet3中B2：C3单元格，点击工具栏上的“照相机”，然后切换到Sheet1中点一下即可。可参考：照相机功能

如下：

调整其高度宽度和位置，如下：

预览如下：

3.设置传值（联动）

在左侧柱图上右键-》设置

进入图形设置界面，切换到“数据传值设置”界面

勾选“参数传值”，设置传值字段为“产品类别”，传值方式为“真实值”，作用域为“产品类别”参数。该设置项可将柱图中点击对应的产品类别数据传递到报表中的“产品类别”参数

点击确定，保存设置

4.设置局部刷新

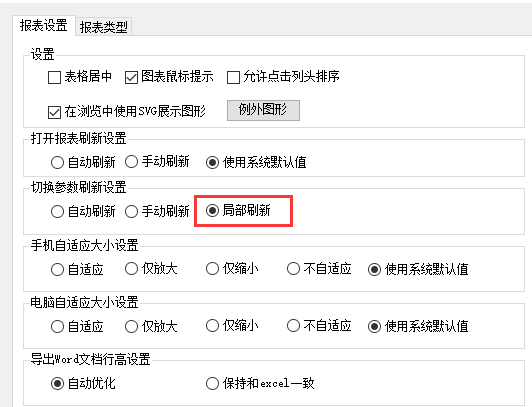

（1）点击“Smartbi”页签下的“页面设置”，勾选“切换参数刷新设置”下的“局部刷新”，使得点击单单元格时，只有受到影响的单元格进行刷新

（2）在Sheet1中选中表格通过照相机功能照过来的图片链接，右键-》允许局部刷新（注：如果联动目标是表格，必须通过照相机功能添加到展示Sheet中，并设置允许局部刷新。否则会造成显示错乱）

5.隐藏“产品类别”参数

点击工具栏上的“参数排版”，隐藏“产品类别”参数

6.隐藏Sheet2和Sheet3

7.发布预览，如下：
