图形组件-关系图

概要说明

关系图使用圆圈和连线表示节点与节点之间的关系。根据展现方式的不同分为力导向关系图和环形关系图。

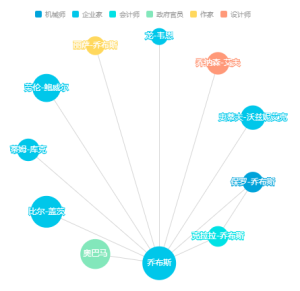

下图是一个典型的力导向关系图，展示人物之间的关系。每个节点的颜色表示他们的职业类型，圆圈大小表示每个人的声望大小，圆圈越大，声望越大。

优势：适合难以用语言和表格表达的关系。

劣势：适用情况单一。

数据要求：两个维度，两个颜色标记（维度，可选），两个大小标记(度量，可选)

适用场景：主要用于表示复杂的关系。

实现方案

业务情景描述：展示乔布斯的人物关系。

数据结构

业务情景的数据来源如下：

定制要点

注：“列区”只支持拖拽两个维度字段，拖拽到“列区”的第一个字段为源字段，第二个字段为目标字段。

       “标记区”里的字段是可选字段，  标记>颜色 只支持拖拽维度字段，  标记>大小 只支持拖拽度量字段。“标记区”里的字段和“列区”的字段是一一对应关系。

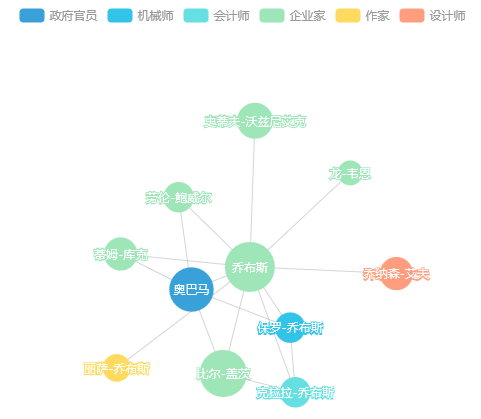

拖拽“姓名1 ”、“姓名2”字段到“列区”，“职业1 ”、“职业2”字段到 标记 > 颜色 ，“声望1 ”、“声望2”字段到 标记 > 大小。

标记 > 颜色 的源分类字段“职业1 ”对“列区”的源字段“姓名1 ”标记颜色， 标记 > 颜色 的目标分类字段“职业2 ”对“列区”的目标字段“姓名2 ”标记颜色。

同样的， 标记 > 大小 的源指示值“声望1 ”对“列区”的源字段“姓名1 ”标记大小， 标记 > 大小 的目标指示值“声望2 ”对“列区”的目标字段“姓名2 ”标记大小。

提示显示（显示节点关系）

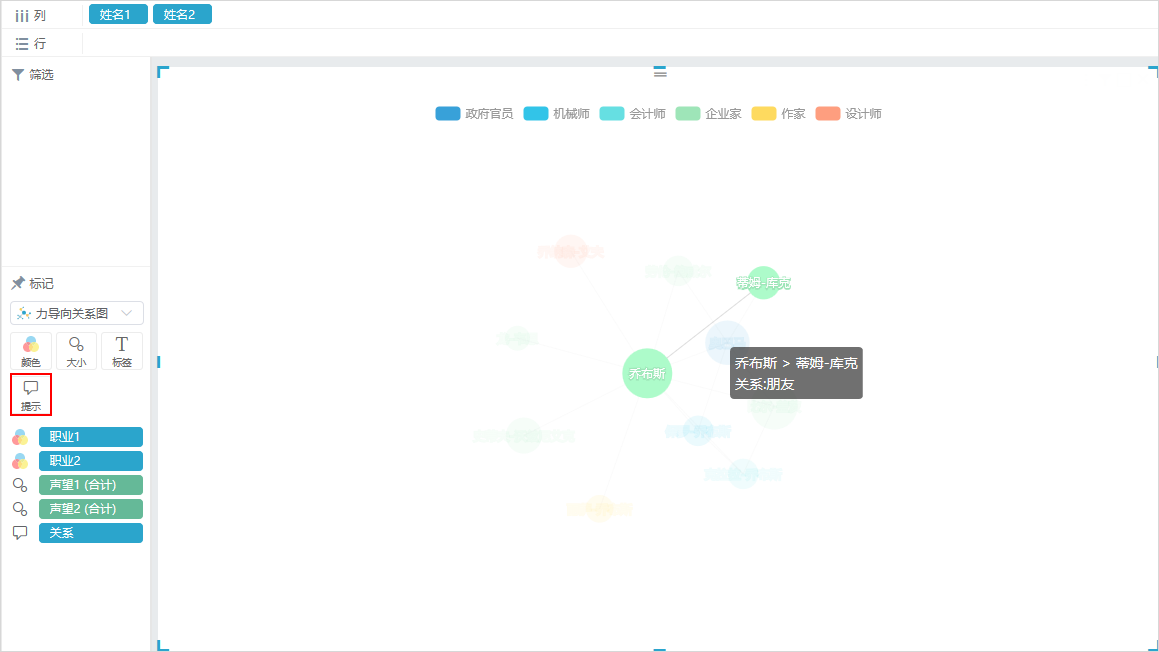

在关系图中，节点与节点之间的关系可以在提示里显示。如下图，拖拽“关系”字段到 标记 > 提示 ，移动鼠标到想要查看的两个节点之间的连线上即弹出“关系”提示。

子图列表

关系图的子图有两种不同的展现方式，如下：
